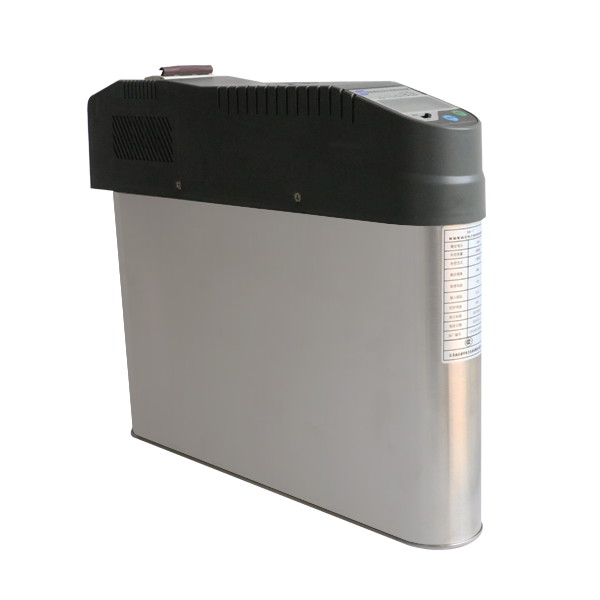

智能集成式电力电容补偿装置
产品介绍
NA系列智能集成式电力电容补偿装置是以二台(△型)、一台(Y型)、二台(Y型)或一台△型+一台Y型低压电力电容器为主体,采用微电子软硬件技术、微型传感技术、微型网络技术和电器制造技术等新技术,将其智能化,实现低压电力无功补偿及使其能够可靠工作、使用方便的零投切、保护、测量...查看更多
性能特点
● 实现了测控技术与同步开关更好的结合,控制投切开关的运动速度,消除弹跳、提高寿命,对合闸相位角进行跟踪修正,开关实现百万次的投切寿命。与现有同类智能型电力电容器比较,具有高可靠、低故障、自身功耗小、长寿命等诸多优势。
● 合闸无涌流,实现电容器电压过零投入... 查看更多
应用方式

● 就地无功补偿方式:在用电设备旁、新农村配电箱、工厂车间配电设备旁、用户配变的计量柜等箱柜内放置,可实现数十至上百千乏的无功分

级,分相自动补偿;

● 低压成套柜中的应用:产品在柜体中积木式组装,构成无功自动补偿装置,打破传统自动补偿装置的结构模式,具有电容器零投切等优异功能以

及结构简洁、同样柜体可装更多电容量、生产简易、容量可调整性好、运行维护方便等特点。

规格型号

三相补偿方式产品内部含有两台“”型电容器,最大电容量为(20+20)Kvar,两台电容器工作时不同时投退;分相补偿方式产品有一台“Y”型

电容器,最大容量为30Kvar,A、B、C三相分别投退;相间补偿式产品内部含有3台“I”型电容器,最大容量为40Kvar,C1、C2、C3三相分别投退。

三相补偿方式产品内部的电容器容量可相同或不同,如(20+20)、(20+10)、(10+10)、(10+5)Kvar等。

分断能力: 6KA、15KA。


产品选型示例

补偿方式

容量(kVar)

规格型号

外形尺寸(W*L*H/mm

       三相补偿

           20+20

              NA-□□□SG/450-20.20

                       72×370×310

           20+10

              NA-□□□SG/450-20.10

                       72×370×310

           10+10

              NA-□□□SG/450-10.10

                       72×370×220

           10+5

              NA-□□□SG/450-10.5

                       72×370×220

            5+5

              NA-□□□SG/450-5.5

                       72×370×220

           5+2.5

              NA-□□□SG/450-5.2.5

                       72×370×220

          2.5+2.5

              NA-□□□SG/450-2.5.2.5

                       72×370×220

分相补偿

             30

              NA-□□□FG/250-30

                       72×370×310

             25

              NA-□□□FG/250-25

                       72×370×310

             20

              NA-□□□FG/250-20

                       72×370×290

            10

              NA-□□□FG/250-10

                       72×370×220

             5

              NA-□□□FG/250-5

                       72×370×220

           2.5

              NA-□□□FG/250-2.5

                       72×370×220

相间补偿

           40

              NA-□□□XG/450-40

                       72×370×310

           30

              NA-□□□XG/450-30

                       72×370×310

备注:非标规格容量均可定制。
